Datacenter serverkasten: robuuste 19-inch racks voor rijmontage

Het verschil tussen datacenter racks en standaard serverkasten

Een normale serverkast staat los. Hij heeft vier gesloten zijden, een bodem en een vast dak. Dat werkt goed voor serverruimtes met een overzichtelijk aantal apparaten.



Datacenter-serverkasten volgen een ander concept. Ze hebben geen zijwanden en geen bodem, omdat ze ontworpen zijn voor strakke rijmontage. Je zet ze zij aan zij en verbindt ze met koppelingen tot een doorlopende eenheid. Geen luchtspleten tussen kasten betekent: geen efficiëntieverlies.



De ontbrekende bodem heeft een praktische reden. De kasten staan op in hoogte verstelbare poten. Hierdoor compenseren ze vloer-oneffenheden. Dat is belangrijk bij industrievloeren of oudere gebouwen. Tegelijk blijft er onder de kasten ruimte voor kabelvoering of luchtcirculatie, afhankelijk van of je werkt met verhoogde vloer of directe koeling.



De 19-inch profielen in de kast zijn diepte-verstelbaar. Je past de inbouwdiepte aan op je apparatuur. De verstelbaarheid creëert flexibiliteit voor gemengde bezetting.

Afmetingen en uitvoeringen in detail

We bieden vier standaard-configuraties:



• Hoogte 42U of 48U
• Breedte 600 mm of 800 mm
• Diepte 1000 mm of 1200 mm

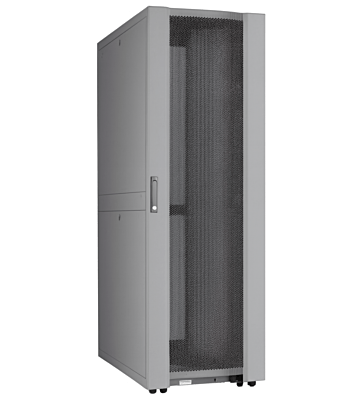

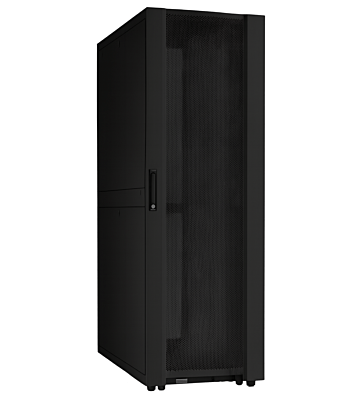

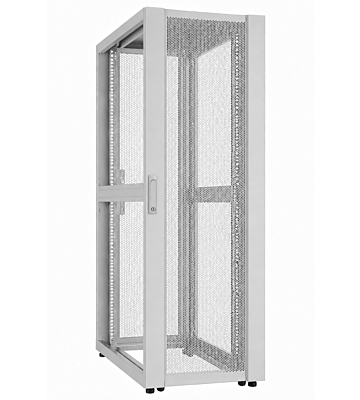

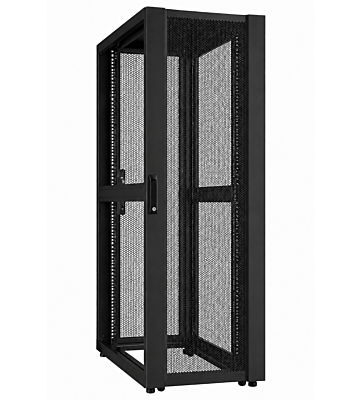

Deze maten voldoen aan industriestandaarden en passen bij vrijwel alle professionele server-hardware. De hoogte bepaalt hoeveel apparaten verticaal passen. 42U (2000 mm) is standaard en voldoet voor de meeste datacenter installaties. 48U (2250 mm) gebruik je als je maximale dichtheid nodig hebt of veel apparaten plaatst.



De breedte beïnvloedt kabelvoering en toegankelijkheid. 600 mm is compact en ruimtebesparend. 800 mm biedt meer zijdelingse ruimte voor kabelmanagement. Dat is zinvol bij complexe bekabeling met veel redundanties.



De diepte hangt af van je hardware. Standaard rack-servers volstaan met 1000 mm. Diepe blade-systemen of storage met veel schijven hebben 1200 mm nodig.

Hoog draagvermogen tot 1500 kg

Het draagvermogen van 1500 kg per kast is realistisch en haalbaar. De kast blijft ook bij volledige bezetting stabiel.

Een praktijkvoorbeeld: een 4U blade-behuizing weegt volgeladen 100 tot 140 kg. Een storage-array met 60 HDD's brengt 80 kg op de weegschaal. Bij 42U zou je theoretisch tien van zulke systemen kunnen stapelen. Dat zijn 1000 tot 1200 kg.



Lastiger wordt het bovenin de kast. Plaats je een zwaar systeem bovenin, verplaatst het zwaartepunt naar boven. Dat verhoogt het risico op kantelen, vooral als de kast niet in een rij gekoppeld is. Daarom onze aanbeveling: zware apparaten onder, lichte boven. Blade-behuizingen en storage in de onderste twee derden, switches en patchpanelen naar boven.

Luchtdoorvoer door geperforeerde deuren

De voordeur is volledig geperforeerd met een perforatiegraad van ongeveer 65 procent. Dat is het optimale compromis tussen luchtdoorvoer en bescherming tegen stof.



Achter heb je een tweedelige splitdeur, ook geperforeerd. Deze vergemakkelijkt de toegang tot aansluitingen aan de achterzijde. Door de slpitdeur heb je aan de achterzijde minder ruimte nodig voor het openen van de deuren en kan het warm gangpad smaller zijn. Let hier wel op wettelijke bepalingen t.o.v. gangpadbreedtes en vluchtroutes.



De luchtstroom werkt passief: servers zuigen koele lucht via de voorkant aan, verwarmen die en blazen haar via de achterkant uit. Je hebt geen actieve ventilatoren in de kast nodig, de serverfans doen het werk.

Integratie in het datacenter-systeem

Deze serverkasten zijn de basis van je datacenter. In combinatie met datacenter-accessoires zoals dakelementen, bodemdichtingen en schuifdeuren ontstaat een gesloten systeem. De kasten hebben geen zijwanden. Je bestelt zijwanden apart voor de eerste en laatste kast van elke rij.

Infrastructuur-componenten voor optimale werking

Een serverkast maak je compleet met bijpassende 19-inch accessoires. Gestructureerd kabelmanagement voorkomt chaos. CAT7 kabels garanderen storingsvrije 10-GbE-verbindingen tot 100 meter. En een UPS noodstroombatterij beschermt je apparatuur tegen stroomuitval. Deze componenten completeren je datacenter-infrastructuur tot een betrouwbaar totaalsysteem.
