Connectoren

Connectoren kopen?

Wanneer apparatuur moet worden voorzien van een patchkabel, is het wel noodzakelijk dat de UTP kabel beschikt over connectoren. Kabels onder de 50 meter zijn standaard verkrijgbaar met gegoten connectoren, hier hoeft u niet zelf connectoren bij te kopen.

Bekabeling welke langer is wordt geleverd op rol, deze kabels zijn niet voorzien van connectoren. Dit heeft als reden dat de kabel dan makkelijker getrokken kan worden en dat de kabel een minder groot gat nodig heeft. Voor de bekabeling op rol zijn dus wel extra connectoren nodig.

Verschillende connectoren

RJ45 connectoren
Er zijn verschillende soorten connectoren verkrijgbaar. De meest voorkomende connectoren zijn de RJ45 connectoren, dit zijn de standaard connectoren voor netwerkbekabeling. Er zijn 4 verschillende RJ45 connectoren.

Unshielded Cat5e: Deze connector is nodig bij UTP Cat5e kabels
Shielded Cat5e:     Deze connector is een vereiste voor FTP Cat5e kabels
Unshielded Cat6:   Deze connector is nodig bij UTP Cat6 kabels
Shielded Cat6:       Deze connector is een vereiste voor FTP / S/FTP Cat6 kabels

RJ11 connectoren
Om een netwerkkabel te gebruiken voor de telefonie zijn RJ11 connectoren nodig. Dit zijn kleinere connectoren dan de RJ45 connectors en zijn puur bedoeld voor telefonie.

Keystone

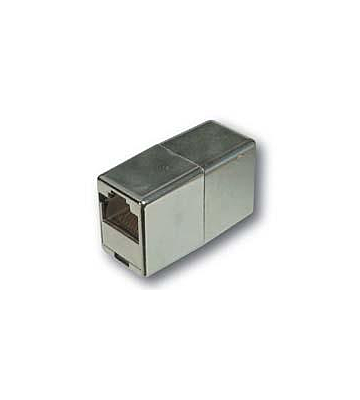

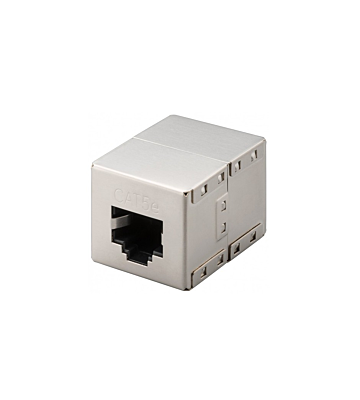

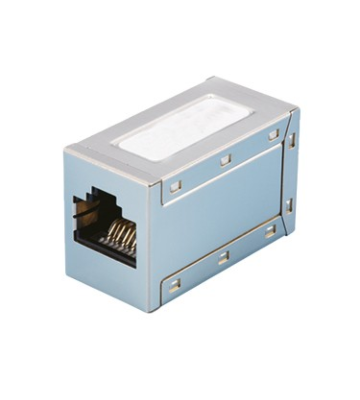

Keystone connectoren worden gebruikt bij bepaalde patchpanelen en voor het verlengen van patchkabels.

RJ45 doorsteek connectoren
RJ45 pass through zijn doorsteek connectoren RJ45, die het monteren van een netwerkkabel aan een RJ45 stekker een stuk makkelijker maakt.
Bij deze stekker schuif je de kabel geheel door de connector zodat die aan de voorkant weer uitsteekt. Doordat de adres uitsteken, zie je makkelijker in welke kleurvolgorde de enkele aders liggen. Liggen ze volgend de B-norm? Dan knip je de overlengte af en knijp (crimp) je de stekker met een crimptang dicht. Op deze manier weet je dat alle aders volledig zijn geperforeerd waardoor een optimale verbinding tot stand komt.
Let bij de keuze van de doorsteek connector erop dat je de juiste kabel categorie kiest - cat5e, cat6 of cat6a. Voor ongeschermde kabels gebruik je UTP-connectoren. Heb je afgeschermde kabels, dan kies je een FTP of S/FTP connector zodat de kabel beschermt is tegen elektromagnetische interferentie (EMI) en overspraak.
